مناسب برای ماشینآلات صنعتی با بارهای سنگین

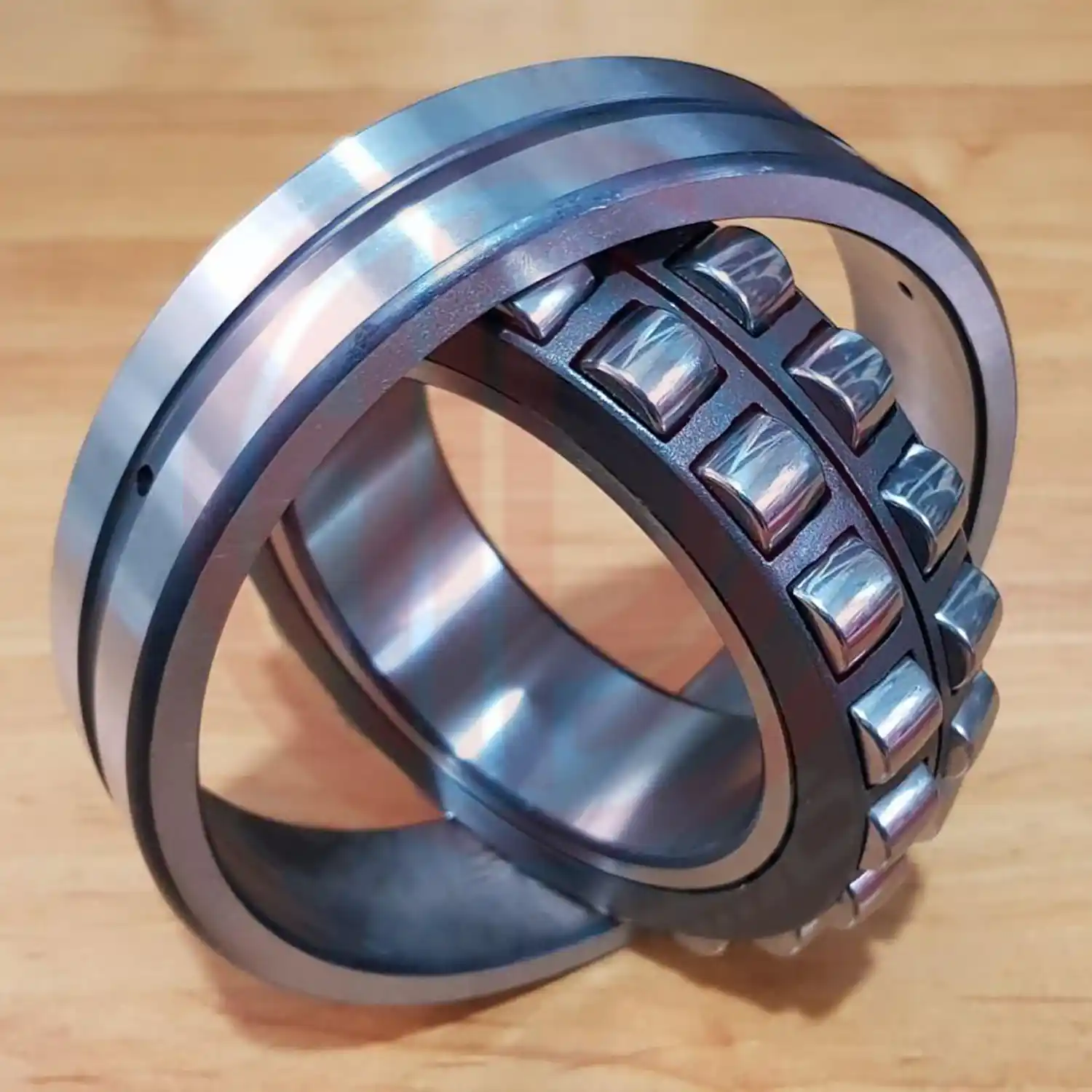

کد 22219CA/C3W33 مربوط به یک رولبرینگ بشکهای (Self-Aligning Spherical Roller Bearing) بسیار پرکاربرد در ماشینآلات سنگین است که برای بار شعاعی و محوری زیاد، ناهمراستایی شافت و شرایط کاری سخت طراحی شده است. این بیرینگ در صنایع فولاد، سیمان، معدن و نوار نقالهها فوقالعاده رایج است.
در ادامه توضیح کامل، صنعتی و مهندسی آن را میخوانی:
1️⃣ تجزیه کامل کد 22219CA/C3W33
🔹 222
-
نوع بیرینگ: رولبرینگ بشکهای دو ردیفه
-
قابلیت خودتنظیمی (Self-Aligning)
-
تحمل همزمان:
-
بار شعاعی بسیار بالا
-
بار محوری از هر دو جهت
-
📌 این نوع بیرینگ برای شافتهایی که خمشدگی یا ناهمراستایی دارند ایدهآل است.
🔹 19 (سایز)
-
قطر داخلی (d): 95 میلیمتر
-
قطر خارجی (D): 170 میلیمتر
-
عرض (B): 43 میلیمتر

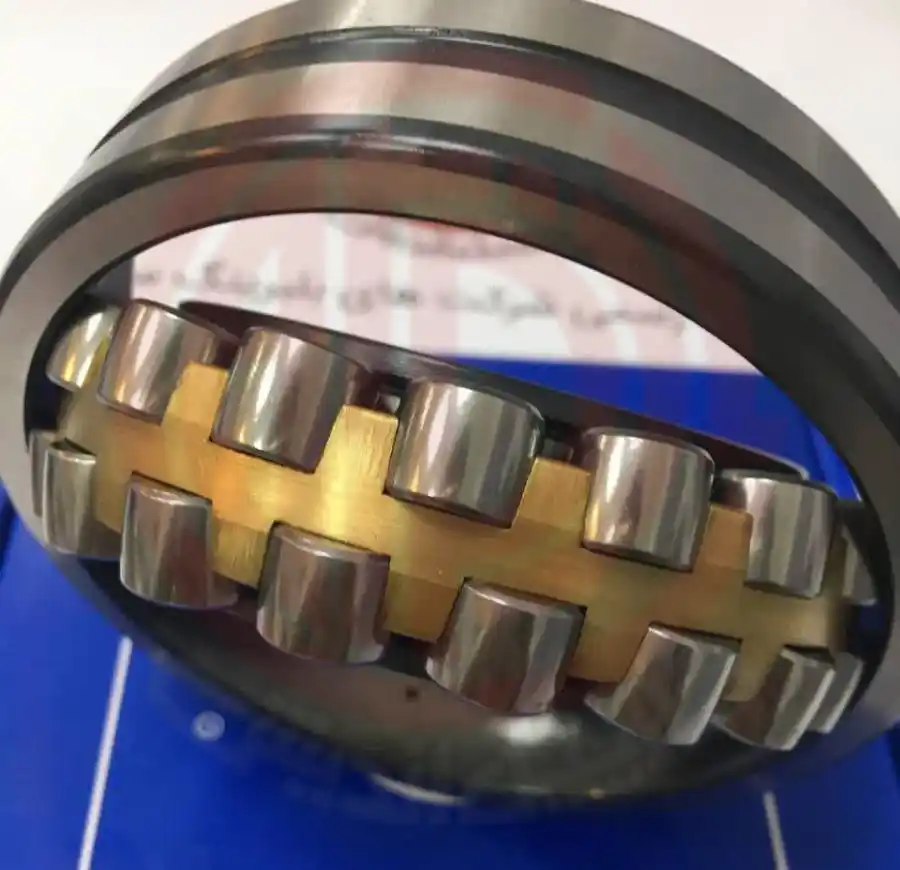

🔹 CA
-
طراحی CA
-
حلقه داخلی دارای دو لبه راهنما
-
قفسه برنجی ماشینکاریشده (معمولاً یکتکه)
مزایا:
-
هدایت دقیق رولرها
-
تحمل بار بالاتر
-
عملکرد پایدار در شوک و لرزش
-
عمر کاری بیشتر نسبت به CC
🔹 C3
-
لقی داخلی بیشتر از نرمال
مناسب برای:
-
دمای کاری بالا
-
شافت با فیت تنگ
-
بار سنگین
-
جلوگیری از کاهش لقی در اثر انبساط حرارتی
🔹 W33
-
شیار روغنکاری محیطی + 3 سوراخ روغن روی رینگ خارجی
مزایا:
-
روانکاری بهتر با روغن
-
خنککاری مؤثر
-
افزایش عمر بیرینگ
-
مناسب سیستمهای روغنگردشی
2️⃣ ویژگیهای فنی 22219CA/C3W33
✔ تحمل بار شعاعی بسیار سنگین
✔ تحمل بار محوری دوطرفه
✔ جبران ناهمراستایی شافت
✔ مناسب لرزش و شوک
✔ عملکرد عالی در شرایط صنعتی سخت
✔ مناسب کار مداوم
3️⃣ کاربردهای صنعتی رایج
🏭 صنایع فولاد
-
رولهای نورد
-
گیربکسهای سنگین
⚙️ صنایع سیمان و معدن
-
آسیابها
-
سنگشکنها
-
نوار نقالهها
🏗 ماشینآلات سنگین
-
شافتهای طولانی
-
تجهیزات با بار ضربهای
⚡ صنایع انرژی
-
ژنراتورها
-
توربینها
4️⃣ نکات مهم انتخاب و نصب
🔸 1. روانکاری
-
روغن صنعتی توصیه میشود
-
W33 برای روغنگردشی ایدهآل است
-
گریس فقط در دور پایین
🔸 2. نصب
-
استفاده از گرمکن القایی
-
کنترل همراستایی (اگرچه بیرینگ خودتنظیم است)
-
ضربه مستقیم ممنوع
🔸 3. انتخاب لقی
-
C3 مناسب:
-
دمای بالا
-
بار سنگین
-
کار مداوم
-
5️⃣ مقایسه سریع
| مدل | تفاوت |
|---|---|
| 22219CC/C3 | قفسه فولادی |
| 22219CA/C3W33 | قفسه برنجی + شیار روغن |
| 22219MB/C3 | قفسه برنجی دو تکه |
6️⃣ جمعبندی مهندسی
22219CA/C3W33 یعنی:
رولبرینگ بشکهای دو ردیفه سایز 95×170×43 میلیمتر با طراحی CA، قفسه برنجی ماشینکاریشده، لقی داخلی افزایشیافته (C3) و شیار روغنکاری W33، مناسب بار شعاعی و محوری بسیار سنگین، ناهمراستایی شافت، دمای بالا و شرایط صنعتی بسیار سخت.
