بلبرینگ تماس زاویه ای

یکی از انواع بلبرینگ بلبرینگ تماس زاویه ای است که در این مقاله با آن بیشتر آشنا می شویم

انواع مختلف بلبرینگ های تماس زاویه ای

بلبرینگ های تماس زاویه ای به سه قسمت تقسیم می شوند

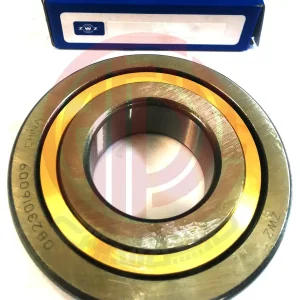

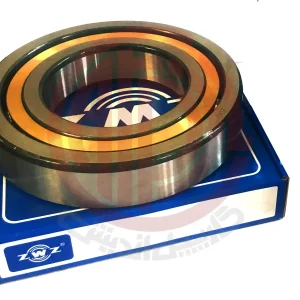

تماس زاویه ای یک ردیفه

بلبرینگ بلبرینگ های تماس زاویه ای یک ردیفه متشکل از زاویه تماس 40 درجه می باشد که مجزا از هم نمی باشند و امکان دارد برطبق نیاز با سرعت های زیاد کار کنند. این بلبرینگ ها به دو شیوه در دسترس هستند و برای تنظیمات متفاوتی مناسب می باشند . مدل عادی برای استفاده به صورت مجزا مورد استفاده قرار می گیرد و آن زمان هایی است که نیروی محوری تنها از یک سو بر بلبرینگ قرار می گیرد . مدل مشترک در زمانی بکار می رود که دو یا چند زوج بلبرینگ باید با هم به شیوه متفاوتی استفاده می شوند . در این مدل بلبرینگ ها که دارای یک ردیف ساچمه اند و تولید می شوند به منظور استفاده دوتایی ، می شود به شکل دوتایی به هر نحوی نسبت به همدیگر نصب و تنظیم می شوند، به شکلی که دارای لقی مثبت یا منفی و گسترش بار به صورت یکسان باشند، در این مدل بلبرینگ ها امکان استفاده از واشرهای که فاصله را پر کنند نیست. شیوه استفاده دوتایی هنگامی مورد انتخاب قرار می گیرند که توانایی حمل بار بلبرینگ یک ردیفه به تنهایی کفایت کند یا زمانی که نیرو از دو سمت به بلبرینگ وارد شود ****.

بلبرینگ های تماس زاویه ای دو ردیفه

بلبرینگ های تماس زاویه ای دو ردیفه مدل A مدرن ترین مدل از این گروه است .میزان طراحی داخلیشان بهینه سازی شده است. زاویه تماسی آنها 32 درجه می باشد و بدونه شیار ساچمه خور هستند. مدل دیگری از دو ردیف ساچمه ها احتمال شیار ساچمه خور در یک سو می باشند، اما به آهستگی از راه مدل A جایگزین می شوند. بلبرینگ هایی که امکان شیار ساچمه خور می باشند باید به شیوه ای نصب شوند که بار اصلی محوری به سوی فاقد شیار آن وارد می شود . نوع های مختلف که دارای کاسه نمد هستند با یک نوع گریس اولیه لیتیم پر شده اند که امکان ضد زنگ زدگی مناسبی دارند و می توان در دمای 30- تا 110+ درجه سانتیگراد کار می کنند.

بلبرینگ های تماس زاویه ای چهار نقطه تماس

شیار ساچمه این مدل بلبرینگ ها که در واقعیت یک مدل بلبرینگ تک ردیفه تماس زاویه ای هستند به شیوه ای است که بلبرینگ امکان تحمل بار محوری از دو طرف می دهد . فضای محوری لازم برای نصب این مدل بلبرینگ ها از فضای مورد نیاز کمتر ی از نصب بلبرینگ های دو ردیفه است. زاویه تماس این مدل بلبرینگ ها 35 درجه است و حلقه داخلش دو بخشی می باشد که این مسئله توانایی استفاده از ساچمه های بیشتر و در نهایت افزایش توان تحمل بار را ایجاد میکند . به علت جلوگیری ازگردش حلقه خارجی در درون محفظه، اندازه های بزرگ آنها را با دو مسیر خار ساخته شده اند . پسوند (N2) میزان مجاز همراستا نبودن در این نوع بلبرینگ را بسیار محدود نموده (به اندازه بلبرینگ های شیار عمیق) و هر نوع همراستا نبودن منجر به زیاد شدن صدای بلبرینگ می شود. اگر این مدل بلبرینگ در به کار بردن بلبرینگ شعاعی دیگر به نوعی جفت باشند که مانند یک بلبرینگ کف گرد عمل کند و همچنین با لقی شعاعی در درون محفظه جازده شده باشند ، همینطور همراستا نبودن مجاز نمی باشد . لقی درونی آنها از مدل محوری است. همینطور پنجره ساچمه شان معمولا برنجی می باشد و بعضی ازمدل های آنها با پنجره ساچمه پلی آمید هم تولید می شوند.

دیدگاهتان را بنویسید لغو پاسخ

لقی درون بلبرینگ تماس زاویه ای

بلبرینگ های تماس زاویه ای یک ردیفه : بلبرینگ های مصرفه های عمومی نوع CB به صورت استاندارد برای استفاده دوتایی تولید میشوند و زمانی که به شیوه پشت به پشت یا در مقابل نصب شوند لقی محوری کمی دارند .
بلبرینگ های تماس زاویه ای دو ردیفه : بلبرینگ های تماس زاویه ای دو ردیفه دارای لقی متعادلی هستند و به صورت استاندارد و به تناسب میزان بلبرینگ لقی آنها بین 5 الی 55 میکرون است . تعدادی از مدل های این بلبرینگ لقی کمتر یا بیشتر از میزان متعادل دارند که تولید آنها خیلی نرمال نیست.

طرز کار بلبرینگ های تماس زاویه ای

پیش از توضیح نحوه عملکرد بلبرینگ بهتر است با معنی پرکاربرد کارکرد آن ها را آشنا شوید ، دایره یا استوانه ای مدل است و حول یک شفت یا محور می گردد. بار شعاعی به اندازه بار یا فشاری اطلاق می گردد که در مسیر شعاع دایره واردشوند و بار محوری هم به بار یا فشاری گفته می شود که هم سو یا موازی با محور بلبرینگ وارد شود . در ادامه این مطلب که بلبرینگ تماس زوایه ای چیست به شیوه کارکرد آن می پردازیم.

در بعضی ماشین آلات و ابزار آلات همانند مدل های مختلف مته ها، بار اصلی به محور گردش بلبرینگ وارد می آید . در صورتی که در بعضی موارد دیگر از ماشین آلات همانند تسمه نقاله، بار اصلی به شعاع بلبرینگ وارد میگردد. اما در خیلی از موارد، همانند چرخ خودرو، بلبرینگ ها دریک زمان بارهای شعاعی و محوری را حمل می‌ کنند. بار شعاعی بر دو دیواره استوانه ای مدل سطوح لغزنده داخلی و خارجی وارد می شود؛ اما بار محوری بر زائده های متقابلی که در سطح های لغزنده نصب شده است، حمل می شود .

ساختار بلبرینگ تماس زاویه ای

بلبرینگ تماس زاویه ای دارای سه بخش اصلی زیر است:

رینگ داخلی یا سطح لغزنده زیرین
ساچمه ها و قفسه ساچمه
رینگ خارجی یا سطح لغزنده بیرونی

برای طراحی بلبرینگ‌های تماس زاویه‌ای، باید در نظر داشت که این نوع از بلبرینگ‌ ها باید به صورت دوتایی تولید شوند تا بتوانند در کنار یکدیگر قرار گیرند. همچنین، تنظیم اولیه آن ها بسیار مهم است. زیرا تأثیر زیادی بر عملکرد قطعه دارد. به عنوان مثال، با انتخاب بلبرینگ با لقی زیاد ممکن است، نتوانیم از تمام توانایی آن در تحمل بار مورد نظر استفاده کنیم. همچنین، انتخاب بار اولیه بیش از حد مجاز ممکن است باعث بالا رفتن اصطکاک و تولید گرما شود.

اگر در بلبرینگ‌ های تماس زاویه‌ ای تک ردیفه از رابطه Fa /Fr> 1 استفاده شود و نسبت بار محوری مورد نظر با شعاع برقرار نباشد، عملکرد مناسبی از بلبرینگ تماس زاویه ‌ای انتظار نمی ‌رود. هنگام طراحی و تولید بلبرینگ ‌های پشت به پشت یا رو در رو، باید توجه داشت که اگر نیرو به صورت همزمان به دو طرف اعمال نشود، ممکن است صدا و گسیختگی بوجود آید. همچنین، تنش در قفسه این بلبرینگ نیز افزایش می ‌یابد و اگر چنین موردی ایجاد شود، بلبرینگ دچار لقی می شود.

اهمیت این موضوع در زمان خرید قطعات قابل توجه است؛ زیرا مستقیماً با کیفیت و استاندارد بودن قطعه مرتبط است. در زمان طراحی و تولید یا در هنگام استفاده از آن، باید به درستی آن را در نظر بگیرید تا بتوانید با عملکرد بهتر از آن استفاده کنید. در این صورت می ‌توانید به راحتی از آن برای بالا بردن اجسام سنگین یا حرکت دادن اجسام با سرعت بالا استفاده کنید.
