انواع فنر در بلبرینگ‌ها:

• فنرهای فشاری: این نوع فنرها بیشتر برای ایجاد فشار در برابر لبه‌های مهر و موم یا برای نگهداری قطعات بلبرینگ در موقعیت صحیح استفاده می‌شوند.
• فنرهای مارپیچی: در برخی بلبرینگ‌ها از فنرهای مارپیچی برای اعمال فشار یکنواخت استفاده می‌شود.

در مورد کاسه نمد بلبرینگ کامل توضیح بده ؟

کاسه‌نمد بلبرینگ یکی از مهم‌ترین انواع کاسه‌نمدهاست که در کنار یا روی بلبرینگ نصب می‌شود تا از ورود آلودگی‌ها جلوگیری کرده و روغن‌کاری بلبرینگ را حفظ کند. در ادامه یک توضیح جامع و دقیق از این نوع کاسه‌نمد ارائه می‌دهم:

🔧 کاسه‌نمد بلبرینگ چیست؟

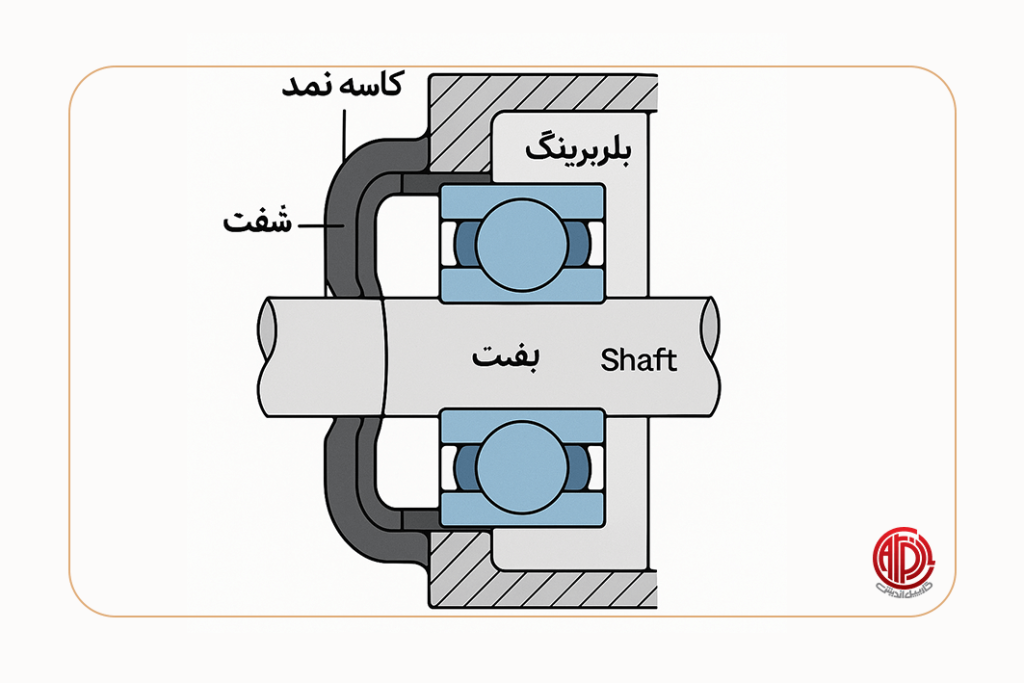

کاسه‌نمد بلبرینگ (Bearing Seal) قطعه‌ای است که در اطراف بلبرینگ یا بین شفت و محفظه‌ی بلبرینگ نصب می‌شود تا:

• جلوگیری از نشت گریس یا روغن از بلبرینگ به بیرون
• جلوگیری از ورود گرد و خاک، آب، ذرات فلزی، مواد شیمیایی یا سایر آلاینده‌ها به داخل بلبرینگ

🛠️ انواع کاسه‌نمد بلبرینگ

1. کاسه‌نمد تماسی (Contact Seal):
   • لبه لاستیکی با شفت یا رینگ بلبرینگ تماس دارد.
   • آب‌بندی بهتری دارد اما باعث مقداری اصطکاک و حرارت می‌شود.
   • مناسب برای محیط‌های آلوده و کاربردهای با نشت زیاد.
2. کاسه‌نمد بدون تماس (Non-contact Seal):
   • بین لبه آب‌بند و شفت فاصله وجود دارد.
   • اصطکاک بسیار کم دارد، اما آب‌بندی ضعیف‌تر از نوع تماسی است.
   • مناسب برای سرعت بالا و شرایط با آلودگی کم.
3. کاسه‌نمد نیمه‌تماسی (Labyrinth or Shielded Type):
   • ترکیبی از محافظ فلزی و لبه لاستیکی یا طراحی‌های چندگانه.
   • در بلبرینگ‌هایی با محافظ فلزی (با علامت Z یا ZZ) یا لاستیکی (با علامت RS یا 2RS) دیده می‌شود.

⚙️ جنس و ساختار کاسه‌نمد بلبرینگ

• لبه آب‌بند: لاستیکی (NBR، Viton، یا پلی‌اورتان)
• بدنه: فلز (فولاد ضدزنگ یا آلومینیوم) یا پلاستیک تقویت‌شده
• فنر داخلی (در بعضی مدل‌ها): برای حفظ فشار آب‌بند روی شفت

📍 محل‌های استفاده

کاسه‌نمد بلبرینگ در انواع تجهیزات چرخشی کاربرد دارد، از جمله:

• موتورهای الکتریکی
• چرخ خودرو
• پمپ‌ها
• گیربکس‌ها
• ماشین‌آلات صنعتی و کشاورزی
• دستگاه‌های CNC و ابزار دقیق

❗ چرا کاسه‌نمد بلبرینگ مهم است؟

اگر کاسه‌نمد دچار خرابی شود:

• روغن یا گریس نشت کرده
• آلودگی وارد بلبرینگ شده
• در نتیجه بلبرینگ زودتر خراب می‌شود و ممکن است باعث خرابی کل دستگاه شود.

🔧 کاسه‌نمد تماسی (Contact Seal) چیست؟

کاسه‌نمد تماسی نوعی آب‌بند است که لبه‌ی لاستیکی یا پلیمری آن به‌طور مستقیم با سطح شفت یا رینگ داخلی تماس دارد. این تماس مکانیکی باعث می‌شود تا سیالات (مانند گریس یا روغن) به‌خوبی در داخل سیستم باقی بمانند و از ورود ذرات خارجی جلوگیری شود.

🧩 اجزای اصلی کاسه‌نمد تماسی:

1. لبه آب‌بند لاستیکی (Sealing Lip):
   • تماس مداوم با شفت دارد.
   • معمولاً از NBR (نیتریل)، Viton یا سیلیکون ساخته می‌شود.
2. فنر تقویت‌کننده (Tension Spring):
   • در لبه آب‌بند قرار دارد.
   • فشار یکنواخت را روی شفت اعمال می‌کند تا درز بسته باقی بماند.
3. بدنه فلزی یا پلیمری:
   • ساختار محکم برای جای‌گیری در محفظه یا بدنه ماشین‌آلات.

✅ مزایا:

• آب‌بندی بسیار مؤثر برای سیالات.
• مناسب برای محیط‌های آلوده (گرد و خاک، آب، بخار).
• محافظت عالی از بلبرینگ‌ها و قطعات حساس داخلی.

❌ معایب:

• ایجاد اصطکاک با شفت → افزایش حرارت و کاهش بازده در سرعت‌های بالا.
• سایش لبه آب‌بند در بلندمدت → نیاز به تعویض دوره‌ای.

📍 کاربردها:

• موتورهای خودرو و ماشین‌آلات
• گیربکس‌های صنعتی
• پمپ‌ها و کمپرسورها
• یاتاقان‌های تحت فشار و آلودگی

🔧 کاسه‌نمد بدون تماس (Non-contact Seal) چیست؟

کاسه‌نمد بدون تماس نوعی آب‌بند است که لبه‌ی آن با شفت تماس مستقیم ندارد. این نوع کاسه‌نمد معمولاً از طراحی‌هایی مانند لبه‌های مارپیچ، لابیرنت (labyrinth)، یا شیلدهای فلزی استفاده می‌کند تا از نفوذ ذرات خارجی جلوگیری کند، بدون آن‌که اصطکاکی با شفت ایجاد شود.

🧩 ساختار و عملکرد:

1. فاصله بین شفت و آب‌بند:
   • هیچ‌گونه تماس فیزیکی وجود ندارد.
   • هوا یا فضای خالی به‌عنوان مانع بین دو سطح عمل می‌کند.
2. طراحی لابیرنت (مارپیچ):
   • مسیر پیچ‌در‌پیچ برای جلوگیری از ورود ذرات.
   • اغلب در ماشین‌آلات با سرعت بالا استفاده می‌شود.
3. شیلد فلزی (Metal Shield):
   • ورق نازک فلزی که با فشردگی در بلبرینگ قرار دارد.
   • نشتی گریس کم است اما آب‌بندی کامل ندارد.

✅ مزایا:

• اصطکاک بسیار کم یا تقریباً صفر
• مناسب برای سرعت‌های بالا
• سایش کمتر → طول عمر بیشتر

❌ معایب:

• آب‌بندی ضعیف‌تر نسبت به نوع تماسی
• مناسب نبودن برای محیط‌های بسیار آلوده یا با فشار زیاد سیالات

📍 کاربردها:

• موتورهای الکتریکی با دور بالا
• بلبرینگ‌های شیلددار (مانند ۶۰۰۰ZZ)
• تجهیزات دقیق و با اصطکاک حساس
• فن‌ها و ابزارهایی که روانکاری زیاد نمی‌طلبند

🔧 کاسه‌نمد نیمه‌تماسی (Labyrinth or Shielded Type) چیست؟

کاسه‌نمد نیمه‌تماسی، که به آن کاسه‌نمد لابیرنتی (Labyrinth Seal) یا شیلددار (Shielded Seal) نیز گفته می‌شود، نوعی طراحی آب‌بند است که ترکیبی از ویژگی‌های کاسه‌نمدهای تماسی و بدون تماس را ارائه می‌دهد. این کاسه‌نمدها معمولاً در بلبرینگ‌های صنعتی، الکتریکی و سرعت‌بالا دیده می‌شوند.

🧩 ساختار و عملکرد:

1. طراحی لابیرنتی (پیچ‌در‌پیچ):

• مسیر عبور سیال یا ذرات خارجی به‌صورت مارپیچ یا پیچ‌درپیچ طراحی شده است.
• این مسیر باعث کند شدن یا انحراف آلودگی‌ها به بیرون می‌شود.

2. محافظ فلزی (شیلد – Shield):

• در بلبرینگ‌های با علامت Z یا ZZ وجود دارد.
• صفحه نازکی از فلز که دهانه بلبرینگ را می‌پوشاند.
• ممکن است فاصله‌ای میکرونی با شفت داشته باشد (بدون تماس کامل).

3. آب‌بندی جزئی یا بدون تماس کامل:

• در بعضی موارد تماس بسیار جزئی بین لبه و شفت وجود دارد (نیمه‌تماسی).
• در عین حال از اصطکاک بیش‌از‌حد جلوگیری می‌شود.

✅ مزایا:

• اصطکاک کمتر از کاسه‌نمد تماسی
• آب‌بندی بهتر از نوع بدون تماس کامل
• طول عمر بیشتر نسبت به مدل‌های تمام‌تماسی
• سرعت کاری بالا و عملکرد نرم‌تر

❌ معایب:

• نشتی جزئی امکان‌پذیر است
• در محیط‌های بسیار آلوده یا مرطوب مناسب نیست

📍 کاربردها:

• موتورهای الکتریکی
• دینام‌ها و ژنراتورها
• یاتاقان‌های صنعتی
• فن‌ها، بلورهای سانتریفیوژ، و ابزار دقیق

💡 مقایسه سریع سه نوع کاسه‌نمد:

نوع کاسه‌نمد	آب‌بندی عالی	اصطکاک بالا	مناسب برای آلودگی	سرعت بالا
تماسی (Contact)	✅	✅	✅	❌
بدون تماس	❌	❌	❌	✅
نیمه‌تماسی	⚠️	❌	⚠️	✅
